Микрополосковая структура

Микрополосковый резонатор

Отрезок волновода с диэлектрической подложкой

3 проводника на подложке

L, W изменяемые размеры

f₀, BW, A исследуемые параметры

01 — О модели

Исследуемая модель микрополоскового резонатора представляет собой отрезок волновода с диэлектрической подложкой, на которой расположены три металлических проводника.

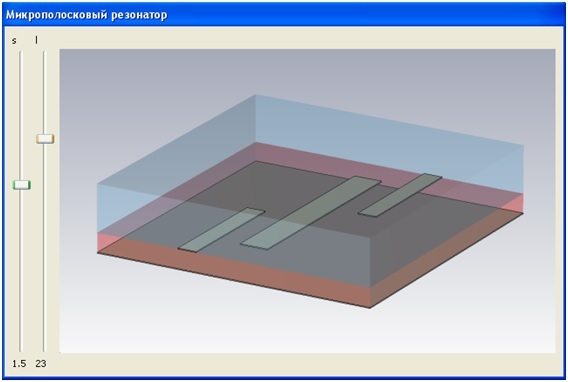

Конструкция микрополоскового резонатора — Конструкция: отрезок волновода с диэлектрической подложкой и тремя проводниками

02 — Компьютерная модель

Интерфейс и возможности

Пользовательский интерфейс микрополоскового резонатора позволяет изменять длину и ширину среднего проводника. Это даёт возможность исследования зависимости характеристик резонатора от геометрических размеров.

В модели реализованы:

Изменение длины среднего проводника
Изменение ширины среднего проводника
Исследование зависимости величины затухания от геометрии
Исследование полосы рабочих частот
Исследование резонансной частоты
Анализ зависимости параметров от размеров центрального проводника

Хотите попробовать модель?

Возможна организация онлайн-доступа для выполнения лабораторных работ. Наши специалисты всегда рады помочь.
