Rohde&Schwarz

HMS 3000

Анализатор спектра

1 МГц – 3 ГГц диапазон частот

−114…+20 дБмВт диапазон амплитуд

< −100 дБн/Гц спектральная чистота

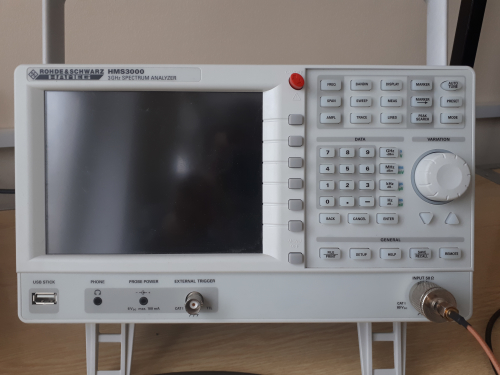

Анализатор спектра HMS 3000 Rohde&Schwarz

01 — О приборе

Анализатор спектра серии HMS — незаменимый инструмент при исследовании параметров различных радиосигналов и в первую очередь предназначен для визуализации их спектра.

02 — Технические характеристики

Ключевые параметры

1 МГц – 3 ГГц

диапазон частот

−114…+20 дБмВт

диапазон измерения амплитуды

20 мс – 1000 с

время развёртки

100 Гц – 1 МГц

полоса разрешения

10 Гц – 1 МГц

полоса видеофильтра

8 маркеров

с дельта-маркером и пиковыми функциями

Дополнительно

Следящий генератор (СГ) HMS3010: от −20 до 0 дБмВт
Кратковременная стабильность шага 1–3, доп. полосы 200 Гц, 9 кГц, 120 кГц, 1 МГц (−6 дБ)
Детекторы: авто-, минимально-, максимально-пиковый, отсчётов, СКЗ, квазипиковый
Спектральная чистота < −100 дБн/Гц (отстройка 100 кГц)

03 — Особенности

Что делает HMS 3000 особенным

Чёткий ЖК-дисплей

TFT, 16,5 см, разрешение VGA, выход DVI — удобно читать спектр и работать с меню.

Подключения

3 × USB-выхода для съёмного носителя, принтера и дистанционного управления по IEEE-488 (GPIB) или Ethernet/USB.

Наборы настроек

10 наборов настроек прибора — быстрое переключение между рабочими конфигурациями.

Сдвоенный интерфейс

USB/RS-232 (HO720), USB-носитель, USB-принтер.

Следящий генератор

Встроенный СГ HMS3010 с диапазоном от −20 до 0 дБмВт — для измерений АЧХ.

Множество детекторов

Авто-, минимально-, максимально-пиковый, отсчётов, СКЗ и квазипиковый детекторы.

04 — Компьютерная модель

Интерфейс, идентичный реальному прибору

Компьютерная модель данного прибора имеет интерфейс, полностью аналогичный реальному аналогу. Рабочая панель представляет собой «фотографию» устройства — управление мышью по кнопкам и органам управления.

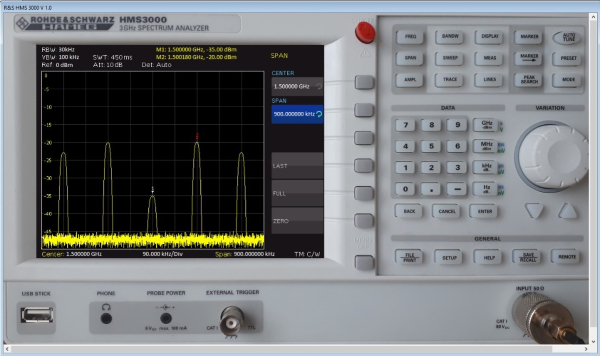

Компьютерная модель анализатора спектра HMS 3000 — Компьютерная модель HMS 3000 Rohde&Schwarz

В модели реализованы:

Установка частоты (FREQ)
Установка полосы обзора частот (SPAN)
Установка амплитудных параметров (AMPL)
Настройка линий индикации и предельных линий (LINES)
Выполнение расширенных измерений (MEAS)
Работа с маркерами и другие режимы измерений

Для выбора нужной функции пользователь «нажимает» мышью на соответствующую клавишу прибора или выбирает пункт экранного меню. Также доступно описание прибора.

Хотите попробовать модель HMS 3000?

Возможна организация онлайн-доступа для выполнения лабораторных работ. Наши специалисты всегда рады помочь.
